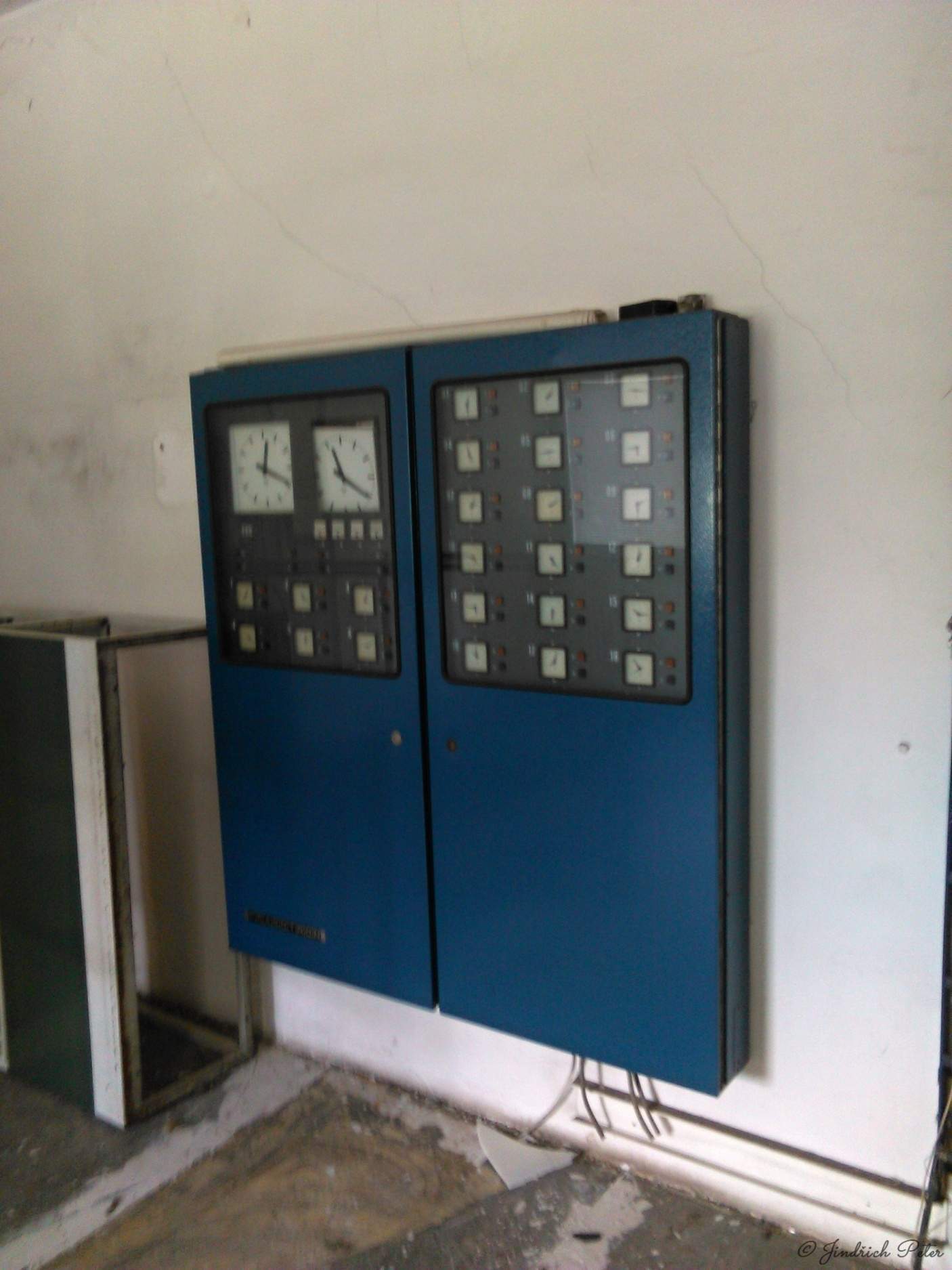

Hodinová ústředna

Pro vytvoření hodinové ústředny s libovolným počtem minutových linek a různým napětím je možné využít mateční hodiny EMH 1 spolu s opakovacími relé LOR 1.Vše se řeší modulárním způsobem,kdy počet linek je tvořen počtem opakovacích relé LOR a celou ústřednu společně řídí mateční hodiny EMH 1.

Zdroj 6 až 60V představuje rozmezí,kde se pohybuje typické napětí linek.Linky jsou provozovány na napětí 6,12,24,48,60V.Napětí linek se zpravidla řídí délkou vedení linky s ohledem na úbytky a také se v minulosti řídilo konkrétním místem provozu hodinového zařízení.Staré a malé systémy hodin jsou provozovány na napětí 6 a 12V,provozně mladší a středně velké systémy hodin jsou provozovány na hodnotách 24V.Linky 60V (48V) vznikly často i kvůli společnému napájení z telefonní baterie pro telefonní ústřednu, pak taková linka je schopna překlenout i značnou prostorovou vzdálenost od ústředny k podružným hodinám s menšími úbytky napětí.

Hodinová ústředna může v amatérské praxi sloužit k řízení libovolnému počtu linek v rámci např. domu.Jedna linka je pro píchačky,druhá je určena pro hodiny na zahradě,třetí linka řídí hodiny v bytě apod.

VYTVOŘENÍ LINKY 60V

Pro napájení linek napětím 60V lze úspěšně využít napájecí zdroj MEAN WELL NSP-100-60  .Napětí 60V ze zdroje přivedeme do LOR 1R.

Napájení hodinových zařízení napětím 12 ,24 V:

Pro napájení prvků jednotného času lze z výhodou využít kvalitních profi spínaný zdrojů ,které zároveň umoˇžnují připojit záložní AKU pro nepřetržitý provoz. To se týká např. ústředen EHU ,HUS,VUS,SEH ,ale i pro zálohování hlavních hodin EH .

Ústředna vestavěná do krabice KT 250,která je vybavena kabelovými průchodkami pro připojení napájecího napětí,linek podružných hodin.

Základní způsob v zapojení hodinové ústředny EMHU
