Elektronické mateční hodiny EMH 1

GENERÁTOR MINUTOVÝCH IMPULSŮ - HLAVNÍ HODINY-MASTER CLOCK PRAGOTRON-HAUPTUHR PRAGOTRON

EMH 1 představují PRVNÍ generaci amatérsky zhotovitelných elektronických matečních hodin vlastní konstrukce bez použití mikroprocesoru.Tak jako se kdysi skládal hodinový strojek z koleček ,tak tyto hodiny se skládají z el. součástek .Hodiny jsou spolehlivé,snadno opravitelné a po vyladění běží naprosto přesně.Nejedná se o "nějaký" bastl co funguje rok a pak je na vyhození.

Časem budou dispozici i mateční hodiny,které pokryjí plnohodnotě požadavky všech přístrojů časoměrné techniky Pragotron a podobných.

A kdy bude nová verze nových hodin ?

Parametry EMH :

-QUARTZ denní chod (+-1s/den) s možností dostavení přesného chodu.

-Galvanicky oddělená řídící a výstupní část hodin

-V principu jsou EMH 1 velmi podobné hodinám EH 1,EH 40 PRAGOTRON

-Proudová kontrola linky s ochranou proti zkratu

-Nastavitelná délka minutových impulsů - 1 nebo 2 sekundy

-Indikační kontrolky na desce EMH 1

-Bezkontaktní tranzistorové spínání linky 24V do max. proudu 0,2A

-Jednoduché ovládací prvky (DIP spínače)

-Možná speciální varianta EMH 1B pro hodiny EH 40 s vadným IO MH 106

-Možnost řízení linek 60V

-Miniaturní rozměry,možnost zabudování do podružných hodin (SMD deska)

-Naprosto bezúdržbový a stabilní provoz

-Deska je provedena buď v SMD provedení nebo v provedení KLASICKÉM s vývodovými součástkami s tradičním osazením.

Funkčně je SMD i klasická deska shodná.Rozdíl je jen v koncových stupních pro konkrétní požadavky linek PH.

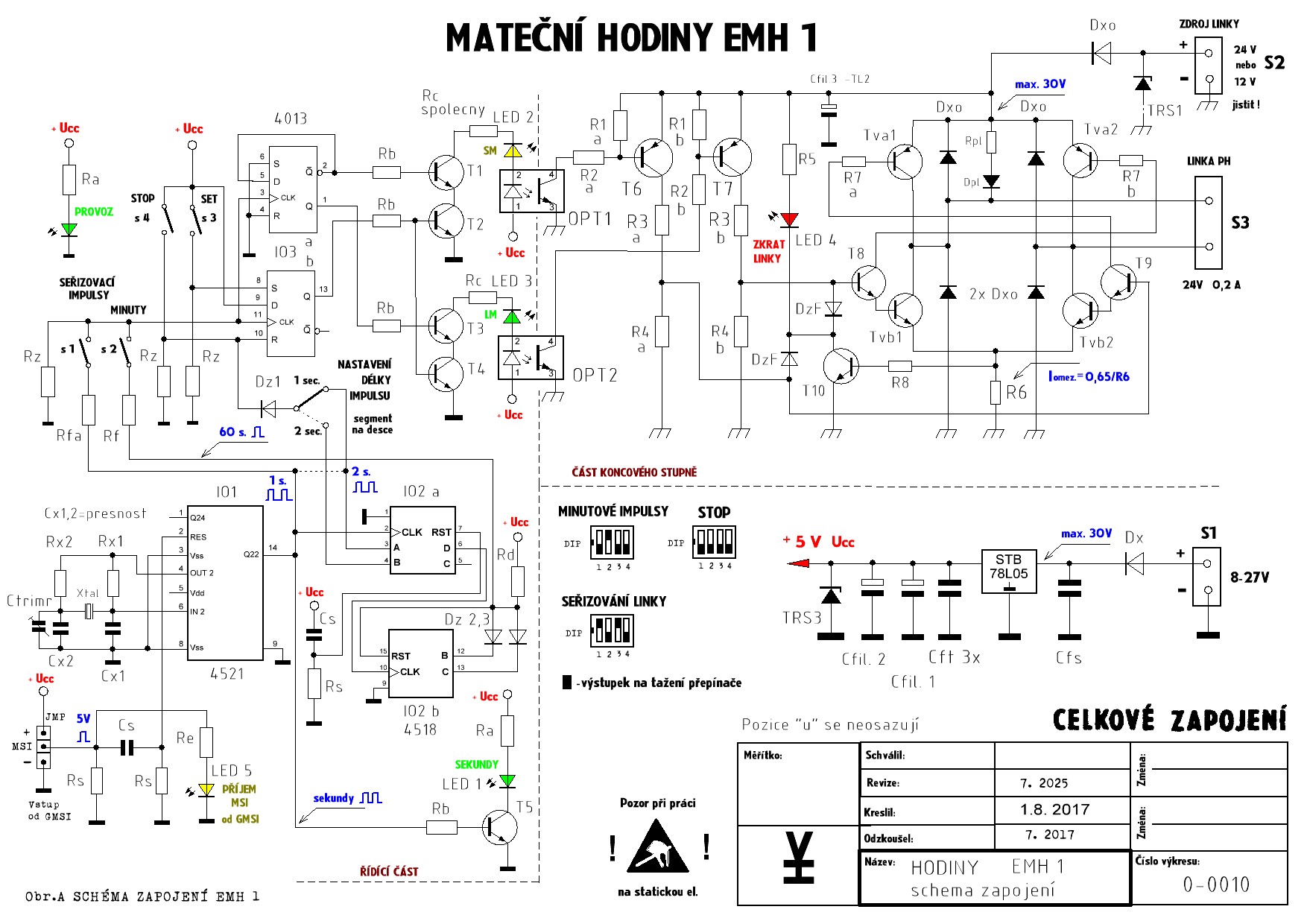

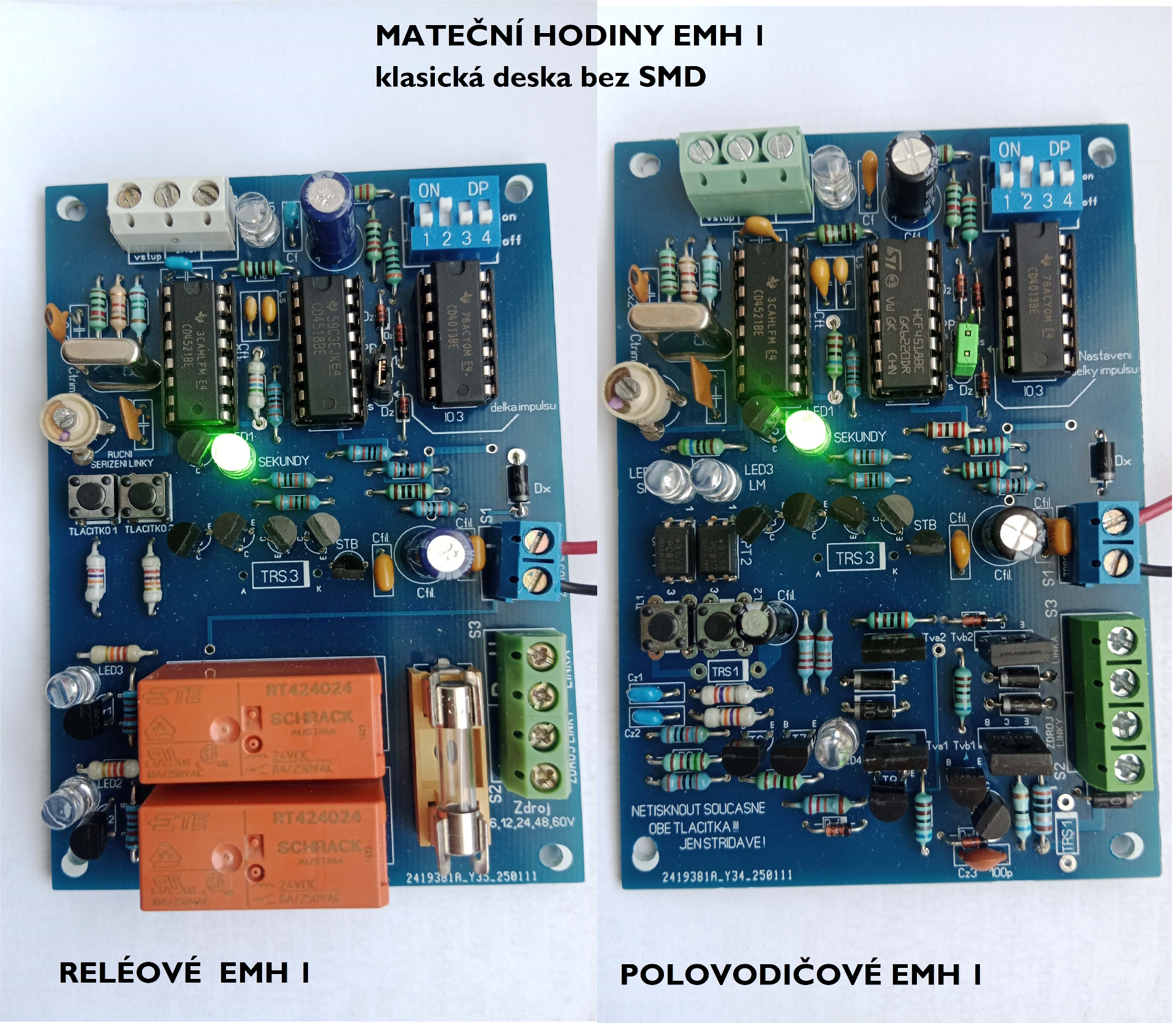

Video z funkce hodin EMH 1 v polovodičové i reléové varinatě na klasické desce.Jednoduchý,stabilní a dlouhodobý provoz.Přehledná indikace stavu pomocí LED.

Napájení hodin EMH 1:

Zdroj 24V (27,6V)

Je vhodné pro trvalý provoz použít stabilní prověřené zdroje napájení případně i se záložními AKU pro nepřetržitý provoz při výpadku sítě.

Při použití modulu PS817 je možno připojit záložní AKU 12V 7Ah (17Ah) v tomto případě modul poskytuje zálohované výstupní napětí 13,8V 1A. Akumulátory jen značky YUASA nebo CSB .Aku se dobíjí volitelným proudem 350/700mA.Bezúdržbový provoz.

Pro napájení hodinových zařízení napětím 12,24 V můžeme využít PROFI kvalitních spínaných zdrojů s nízkým šumem a stabilním provozem:

Těmito zdroji lze nahradit i např. záložní zdroje ZZ 40,ZZ41 ,které mají někdy nedostatečnou kapacitu. Případně lze těmito zdroji rekonstruovat staré napájecí zdroje,které jsou vyžilé.

Modulem UZM 2 lze přímo nahradit stabilizátor SB-24 ,případně ho zabudovat do něj.Poskytne kvalitní napájení hodinových zařízení a možnost dobíjení AKU volitelným proudem s odpojovačem při vybití AKU.

VÝSTUP:

MINUTOVÉ nebo SEKUNDOVÉ polarizované impulsy o napětí 24V.Proud linky může být v rozmezí cca 0,2 až 0,3A což umožňuje řídit cca 20 až 30 kusů běžných podružných hodin PRAGOTRON.Proudový odběr jednoho podružného strojku (zátěž linky) je v intervalu cca od 4 do 15mA.

V případě požadavků řídit podružné hodiny s jiným napětím linky než je 24V (např. linka 60V),je nutné zapojit tuto linku například přes oddělovací opakovací linkové relé LOR 1.K tomuto relé je nutné ještě přivést odpovídající napětí od externího zdroje pro požadovanou výstupní linku.Další možností je využít provedení hodin EMH 1 s reléovým koncovým stupněm,který rovněž umožňuje řídit linky s libovolným napětím např. 60V .

VYTVOŘENÍ LINKY 60 V s EMH 1-releová verze

Linku 60V vytvoříme při použití EMH 1R následujícím způsobem:

1/ Zapojíme zdroj 60V DC MEAN WELL NSP-100-60 na vstup pro napájení linky PH

2/ Zapojíme druhý nezávislý externí zdroj 12V na svorkovnici pro napájení logiky hodin EMH 1.

Hodiny nastavíme dle návodu a uvedeme do provozu.

Není možné hodiny EMH 1R napájet jen jedním zdrojem 60V,zdroj pro logiku může mít max. napětí 30V DC.

Obě varianty desek (vývodové,SMD) jsou funkčně shodné .Uživatel si volí typ desky dle použití a náročnosti osazení desky dle svých možností.

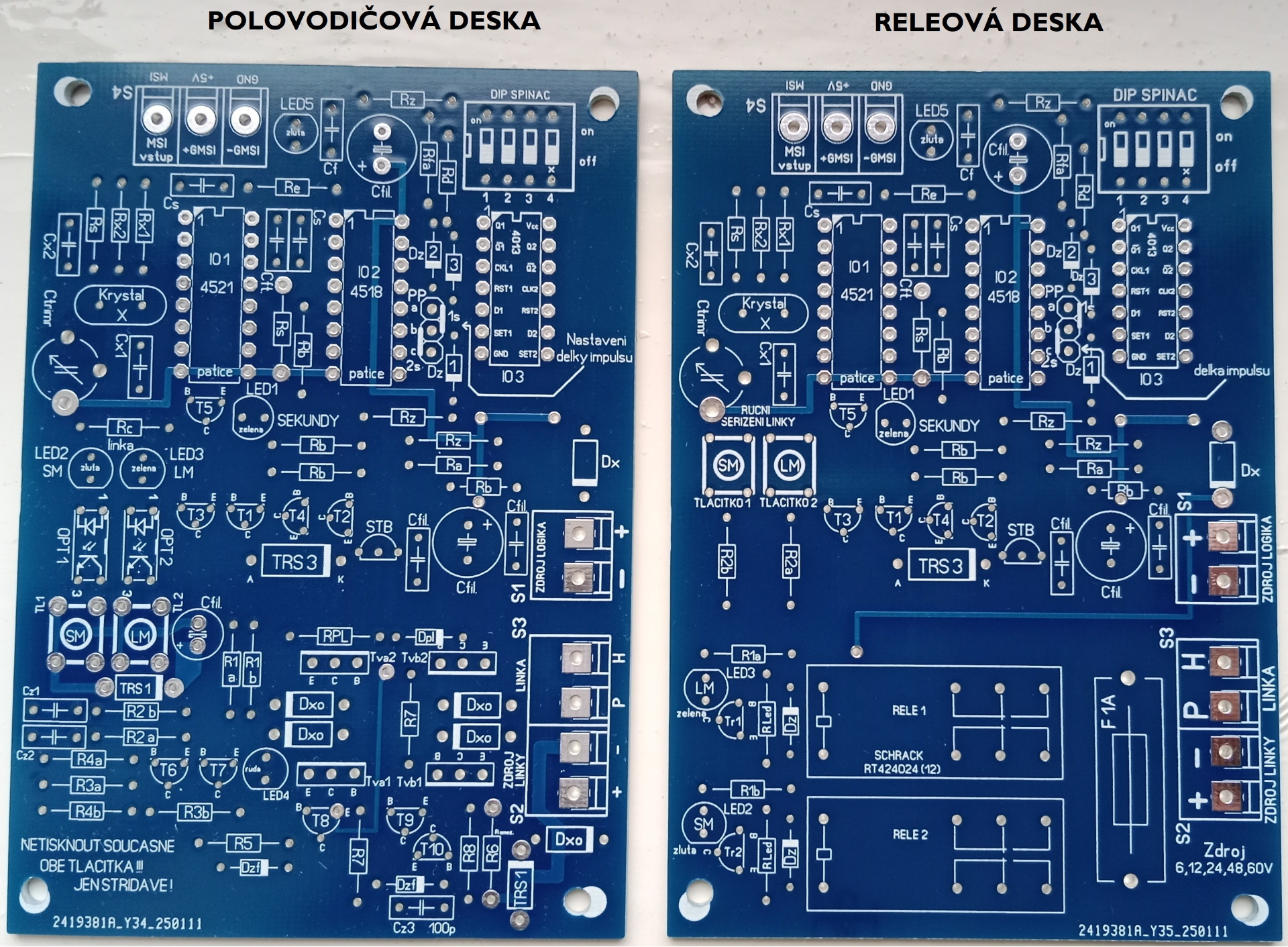

Možnost volitelného provedení desky EMH 1.

SMD deska je složitější na osazení vzhledem k minimálním rozměrům všech součástek.Naproti tomu klasické VÝVODOVÉ provedení desky je vhodné pro svoji jednoduchost v osazení.Vývodovou desku je možné osadit (na přání) i reléovým koncovým stupněm ( podobně jako relé LOR 1 ) ,pak hodiny EMH 1 umožňují přímo řídit minutové linky o různých hodnotách napětí dle potřeby s výstupním proudem až 1A.Vývodová deska má navíc osazeny dvě tlačítka pro ruční seřizování linky.

Od roku 2023 jsou k dispozici optimalizované desky s nepájivou maskou.

Pohled na SMD provedení desky + doporučené zapojení

Obecný vnitřní princip podružného strojku ručičkových hodin řízených linkou.Střídavé minutové magnetické pole působí na permanentní magnet,který se otáčí.S pomocí mechanických převodů je tento pohyb přenesen na ručičky analogových hodin.

Možný způsob v zabudování EMH 1 do podružných hodin.Nevýhoda této koncepce spočívá v nutnosti vždy hodiny sundat ze zdi,při jakém-koliv seřizování.

Krátké video ze zkušebního provozu (test):

Na videu je zachycen režim: NORMÁLNÍ CHOD a RYCHLÉ SEŘIZOVÁNÍ LINKY.Podružné hodiny jsou typu PPH se strojkem PS 4.

Hodiny IPJ 0612 řízené z EMH 1 (test) :

EMH 1 v provozu u jednoho šikovného pána.

Reléová verze pro linku 60V. Vyrobeno uživatelem na základě podkladů. Řízení domácího jednotného času.Zálohovaný provoz UPS.

Stavba hodin EMH 1 uživatelem na základě dokumentace

Informace nebo výrobní dokumentace na dotaz. Výrobní dokumentace prochází občasnými aktualizacemi,žádejte proto aktuální verzi.
